اگر بخواهبم به سوال شگل چیست پاسخ دهیم باید بگوییم که شگل(Shackle) ابزاری فلزی و مستحکم است که برای ایجاد اتصال امن بین قطعات مختلف در پروژه های صنعتی، ساختمانی یا باربرداری استفاده می شود و یکی از اجزای کلیدی در سیستم های جابجایی بار به شمار می رود.
این حلقه معمولا از فولاد ساخته می شود. به عنوان مثال، از شگل برای اتصال سیم بکسل، زنجیر، قلاب جرثقیل، مهارکش و سایر وسایل مشابه به بار استفاده می شود.
شگل ها به طور کلی در دو نوع طراحی می شوند: یکی به شکل نعل اسبی (خمیده) و دیگری به شکل دی (یو). شگل کاربرد های مختلفی دارد که در ادامه به آن ها اشاره خواهیم کرد.
برای مشاوره با کارشناسان ما در تماس باشید
کارشناسان ما با دانش و تجربه کافی آماده راهنمایی و ارائه بهترین راه‌حل‌ها به شما هستند.

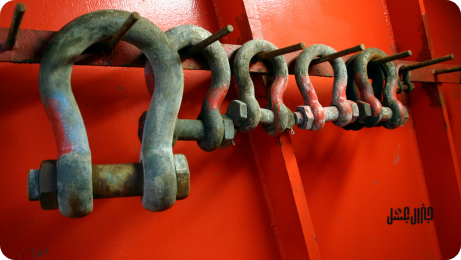

شگل یک قطعه فلزی کاربردی و قابل حمل است که نقش مهمی در اتصال تجهیزات و ابزارهای باربرداری در صنایع مختلف ایفا می کند. این وسیله معمولاً از فولاد مقاوم ساخته می شود و ساختاری ساده اما محکم دارد؛ شامل دو بخش چشمی و یک پین یا پیچ برای بستن و محکم کردن اتصال.
شگل ها به طور کلی در دو نوع رایج نعل اسبی (خمیده) و D شکل طراحی و عرضه می شوند و بسته به نوع کاربرد، در اندازه ها و مدل های گوناگون تولید می گردند.

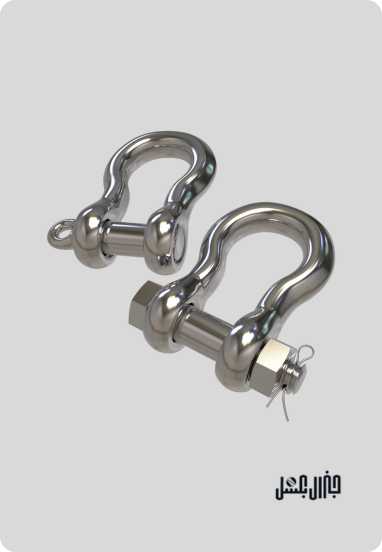

انتخاب شگل مناسب در عملیات های باربرداری نقش بسیار مهمی دارد.
همچنین، برای خرید شگل، باید عواملی چون وزن و نوع بار، استانداردهای تولید و ظرفیت تحمل شگل مد نظر قرار گیرد. علاوه بر این، هنگام استفاده از شگل در کنار اسلینگ سیم بکسل، باید توجه ویژه ای به هماهنگی ظرفیت ها و میزان فشار وارده به شگل داشته باشیم.
شگل هایی که ظرفیت لازم را نداشته باشند، ممکن است در حین عملیات دچار شکستگی شوند و این امر می تواند منجر به حوادث جدی و غیرقابل جبران گردد.
شگل U ساده در واقع یک ابزار اتصال فلزی قابل حمل است که به منظور وصل کردن انواع تجهیزات و قطعات مربوط به باربرداری کاربرد دارد. به عنوان مثال، از شگل برای متصل کردن سیم بکسل گالوانیزه، زنجیر، قلاب جرثقیل و سایر لوازم باربرداری به بار مورد نظر استفاده میشود.
در فرآیند ساخت بهترین شگل ها، استفاده از روش‌های مختلف حرارتی برای بهبود کیفیت و عملکرد این قطعات ضروری است. این تکنیک ها موجب بهبود ویژگی های مکانیکی فولاد و افزایش دوام و کارایی شگل جرثقیل سقفی می شوند. در برخی موارد، برای بهبود عملکرد شگل‌ها در شرایط خاص، از سیم بکسل کنفی استفاده میشود که انعطاف پذیری و استحکام بیشتری را در برخی عملیات های لیفتینگ فراهم می آورد. برخی از روش های حرارت دهی شگل عبارتند از:
| روش های حرارت دهی | شرح |
|---|---|
| گرم کردن و سرد کردن در هوا | فولاد به دمایی بالاتر از نقطه بحرانی حرارت داده شده و سپس در دمای محیط خنک میشود. |
| گرم کردن و غوطه‌وری در مایعات | فولاد به دمایی بالاتر از نقطه بحرانی رسیده و سپس در مایعاتی مانند آب یا روغن غوطه‌ور میشود. |
| علامت‌گذاری طبق استاندارد BS | شگل‌های فرآیند شده باید با کدهای 04 یا 06 در ناحیه قوس علامت‌گذاری شوند. |
| مسئولیت سازنده شگل | سازنده شگل باید اطلاعاتی مانند نام تجاری، اندازه و ظرفیت مجاز را به خریدار ارائه دهد. |
| آزمایش Proof Test | شگل‌ها باید تحت آزمایش‌های Proof Test توسط بازرس حرفه‌ای قرار گیرند. |
| پوشش‌دهی ضد خوردگی | سطح فولاد با پوشش گالوانیزه روی یا کادمیوم برای جلوگیری از زنگ‌زدگی پوشیده میشود. |

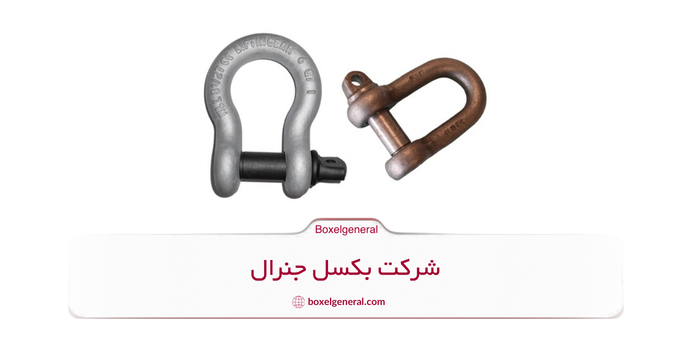

انواع مختلف شگل، به عنوان یک حلقه اتصال در باربرداری، عموماً از یک میله فولادی آهنگری شده ساخته می شود که فاقد هرگونه جوشکاری است و استحکام بالایی دارد. این ساختار شامل دو چشمی در انتها و یک پین برای اتصال آن ها به یکدیگر می باشد. در ادامه می خواهیم انواع مختلف شگل را بر اساس ساختاری که دارد و نوع استانداردی که تولید می شود بررسی کنیم:

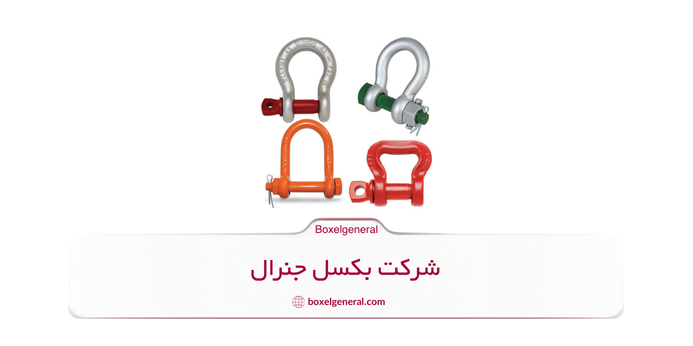

رعایت نکات ایمنی و بازرسی دوره ای انواع شگل باربرداری برای جلوگیری از حوادث و اطمینان از عملکرد صحیح آن ها ضروری است. باید دقت کرده باشید که ما در این مقاله به پرسش شگل جرثقیل چیست هم پاسخ دادیم تا با عملکرد بهتری مواجه باشید. برخی از موارد ایمنی هنگام کار با شگل عبارتند از:
