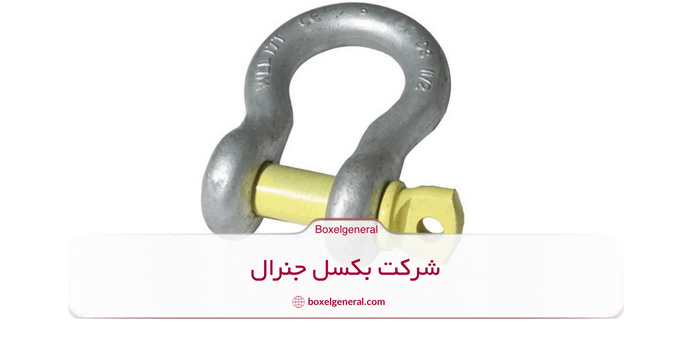

انواع سایز شگل چیست؟

شگل ها یکی از اتصالات پرکاربرد در صنعت و ساخت وساز هستند که وظیفه ی اتصال و ثابت نگه داشتن اجزای مختلف را بر عهده دارند. انواع سایز شگل بر اساس قطر بدنه و ظرفیت تحمل بارشان متفاوت است و معمولاً از جنس فولاد با کیفیت بالا تولید می شوند تا استحکام لازم را داشته باشند.

سایز شگل ها معمولاً با توجه به نیاز پروژه و میزان بارگذاری انتخاب می شود، به همین دلیل شناخت دقیق سایزبندی شگل ها اهمیت زیادی دارد. بست فولادی که یکی از اجزای مرتبط با شگل است، کمک می کند تا اتصال ها مستحکم تر و ایمن تر باشند. توجه به سایز شگل مناسب باعث افزایش عمر و کارایی سازه می شود و از خطرات احتمالی جلوگیری می کند.

در نهایت، انتخاب درست سایز شگل و بست فولادی به عنوان یک بخش حیاتی در اجرای پروژه های صنعتی و ساختمانی به شمار می رود.

cta home

برای مشاوره با کارشناسان ما در تماس باشید

کارشناسان ما با دانش و تجربه کافی آماده راهنمایی و ارائه بهترین راه‌حل‌ها به شما هستند.

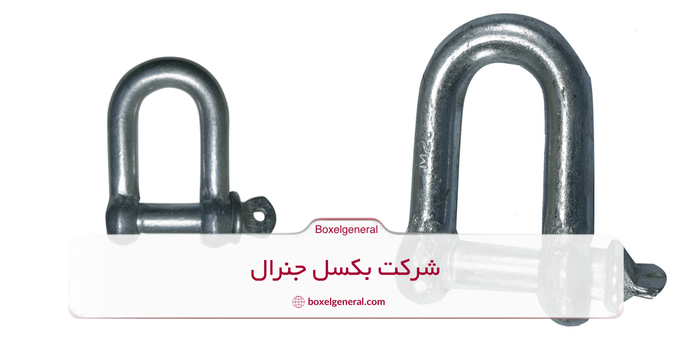

عملکرد شگل در صنعت ساخت‌ وساز چیست؟

شگل یکی از مهم ترین اتصالات فلزی در صنعت ساخت وساز، حمل ونقل و کار با تجهیزات سنگین است که نقش کلیدی در ایجاد اتصال ایمن بین اجزای مختلف دارد. این قطعه U شکل، معمولاً از جنس فولاد سخت کاری شده ساخته می شود و با یک پین یا پیچ بسته می شود تا بار یا ابزارهای مختلف را به هم متصل کند.

انواع سایز شگل در بازار وجود دارد که هرکدام متناسب با ظرفیت بار مشخصی طراحی شده اند و باید با دقت و بر اساس نیاز پروژه انتخاب شوند. شگل سایز مناسب نه تنها باعث افزایش ایمنی در محل کار می شود، بلکه از خرابی تجهیزات و خطرات احتمالی جلوگیری می کند.

از جمله کاربردهای مهم شگل می توان به استفاده آن در اتصال سیم بکسل آسانسور اشاره کرد که نیازمند دقت بالا در انتخاب نوع و سایز مناسب است. انتخاب درست شگل، مخصوصاً در صنایع حساس، تضمین کننده عملکرد دقیق و ایمنی بیشتر است. به همین دلیل شناخت دقیق عملکرد شگل و آشنایی با انواع سایز شگل برای مهندسان و تکنسین ها ضروری است.

عملکرد شگل در صنعت ساخت‌ وساز چیست؟
sticy
بـرای دریـافـت مـشـاوره

با ما تماس بگیرید

همه چیز درباره انواع سایز شگل

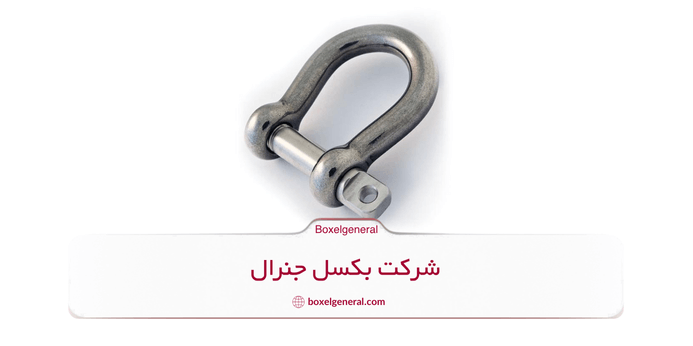

انواع شگل سایز از نظر شکل و ساختار

شگل ها در صنایع مختلف کاربردهای فراوانی دارند و شناخت انواع شگل سایز برای انتخاب صحیح در پروژه هایی مانند کار با سیم الماسه یا جابه جایی بارهای سنگین خیلی مهم است. این قطعات فلزی بر اساس شکل و ساختار به دسته های مختلفی تقسیم می شوند که هرکدام در سایزهای گوناگون عرضه می شوند و تحت عنوان انواع سایز شگل شناخته می شوند. در ادامه به معرفی انواع آن ها می پردازیم:

  1. شگل لنگری (Boo)
  2. شگل زنجیری (Dee)
  3. شگل تسمه ای (بلت)
  4. شگل U شکل
  5. شگل D شکل
  6. شگل نعل اسبی

استفاده از شگل مناسب به ویژه هنگام کار با ابزارهایی مانند سیم الماسه، نقش بسیار مهمی در حفظ ایمنی و افزایش کارایی دارد.

انواع شگل سایز از نظر شکل و ساختار

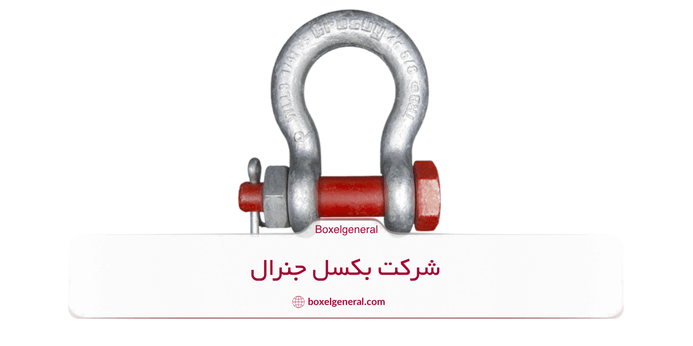

شگل لنگری (Bow Shackle)

شگل لنگری یکی از پرکاربردترین گزینه ها در میان انواع شگل است که به دلیل طراحی خاص خود، در صنایع سنگین، حمل ونقل و جابه جایی بارهای بزرگ با مگنت صنعتی استفاده فراوانی دارد. این نوع شگل با ساختار قوسی شکل، توان تحمل نیروی کششی بالایی دارد و به همین دلیل در محیط هایی که بارهای سنگین و بزرگ با ابزارهایی مانند مگنت صنعتی جابه جا می شوند، بسیار پرطرفدار است.

شگل لنگری در انواع مختلف سایز شگل تولید می شود تا بسته به نیاز پروژه و ظرفیت بار، بتوان انتخابی دقیق و ایمن داشت. آشنایی با انواع مختلف سایز شگل به مهندسان و اپراتورها کمک می کند تا مناسب ترین گزینه را در شرایط کاری متفاوت برگزینند. در میان انواع شگل موجود در بازار، شگل لنگری به دلیل کارایی بالا و ایمنی قابل قبول، جایگاه ویژه ای دارد. انتخاب درست سایز شگل لنگری می تواند نقش موثری در افزایش بهره وری و کاهش خطرات در محیط های صنعتی ایفا کند.

شگل لنگری (Bow Shackle)

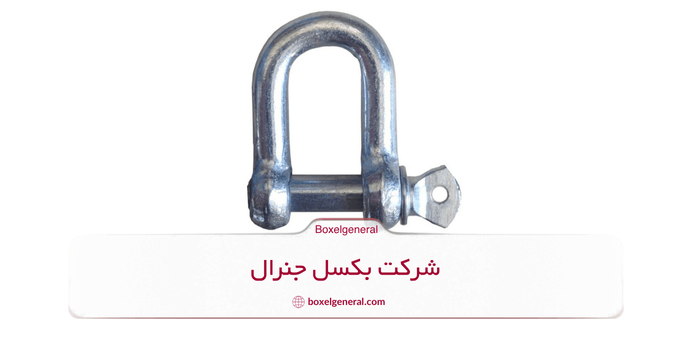

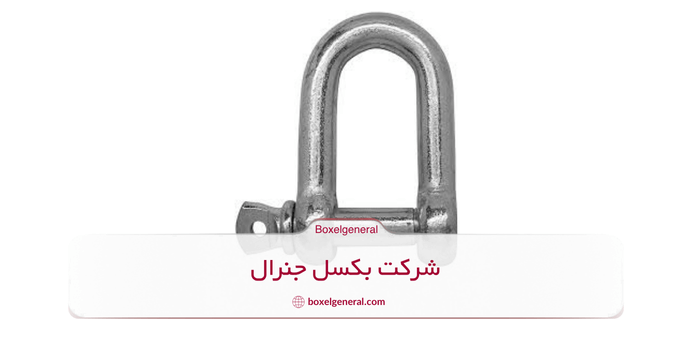

شگل زنجیری (Dee Shackle)

شگل زنجیری (Dee) یکی از پرکاربردترین گزینه ها در میان انواع شگل به شمار می رود که به دلیل ساختار کشیده و باریک خود، برای استفاده در فضاهای محدود و اتصالات خطی بسیار مناسب است. این نوع شگل اغلب در تجهیزات جابه جایی بار مانند انواع شگل جرثقیل و سیستم های بالابر به ویژه جرثقیل برقی استفاده می شود. طراحی خاص شگل زنجیری باعث می شود نیرو به صورت مستقیم و متمرکز منتقل شود، که همین موضوع آن را برای کاربردهای صنعتی سنگین، ایمن و مؤثر می سازد.

در میان انواع شگل موجود در بازار، مدل Dee به دلیل ترکیب ابعاد مناسب، مقاومت بالا و سهولت در استفاده، انتخابی محبوب برای تکنسین ها و مهندسان است. هنگام استفاده از جرثقیل برقی، انتخاب دقیق شگل متناسب با نوع بار و شرایط کاری اهمیت زیادی دارد، چراکه هرگونه خطا در انتخاب می تواند خطرات جدی ایجاد کند. آشنایی با ویژگی ها و ظرفیت های شگل زنجیری به شما کمک می کند در بین انواع شگل جرثقیل، گزینه ای ایمن و کارآمد انتخاب کنید.

شگل زنجیری (Dee Shackle)

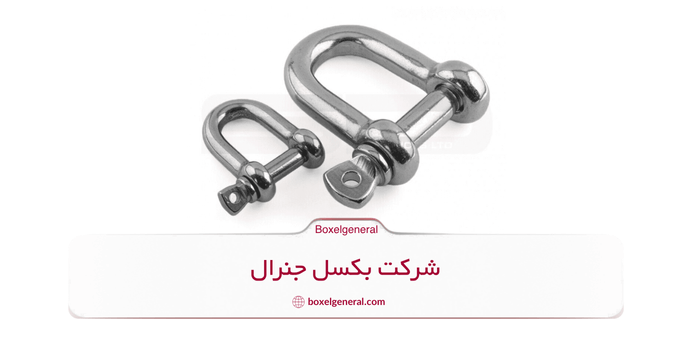

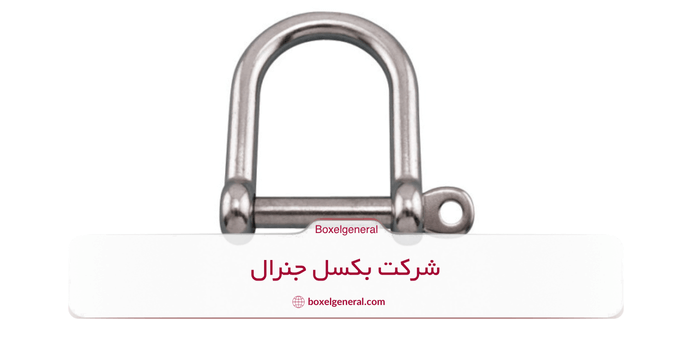

شگل تسمه‌ ای (بلت)

شگل تسمه ای (بلت) یکی از پرکاربردترین قطعات در بین انواع سایز شگل است که به واسطه ی طراحی خاص و دهانه ی عریض خود، در اتصال تسمه ها، زنجیرها و سیم بکسل ها کاربرد فراوانی دارد. این نوع شگل به ویژه در پروژه هایی که نیاز به توزیع یکنواخت نیرو دارند، گزینه ای بسیار مناسب و ایمن محسوب می شود. در بسیاری از موارد از شگل تسمه ای در کنار مهار کش استفاده می شود تا اتصالات تحت کشش، ایمن تر و پایدارتر باقی بمانند.

مهندسین و فعالان حوزه ساخت وساز، این نوع شگل را به دلیل سازگاری بالا با انواع ابزار مهاربندی ترجیح می دهند. در میان انواع شگل موجود، شگل بلت به دلیل دهانه ی بازتر، دسترسی آسان تری برای اتصال تسمه ها فراهم می کند. همین ویژگی ها باعث شده است که در پروژه های صنعتی، عمرانی و حتی دریایی، شگل تسمه ای جایگاه ویژه ای داشته باشد. آشنایی با ویژگی ها و کاربردهای آن در کنار استفاده صحیح از مهار کش، می تواند به افزایش ایمنی و دقت در عملیات اتصال کمک شایانی کند.

شگل تسمه‌ ای (بلت)

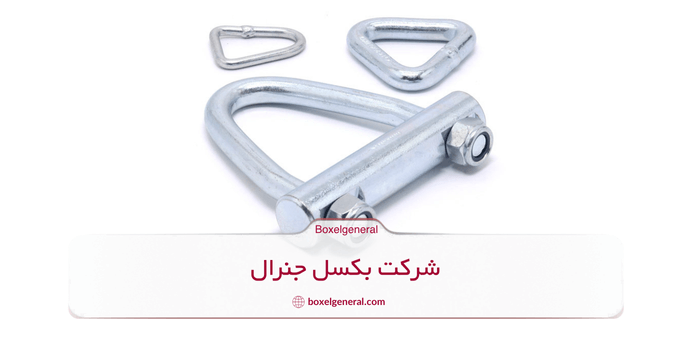

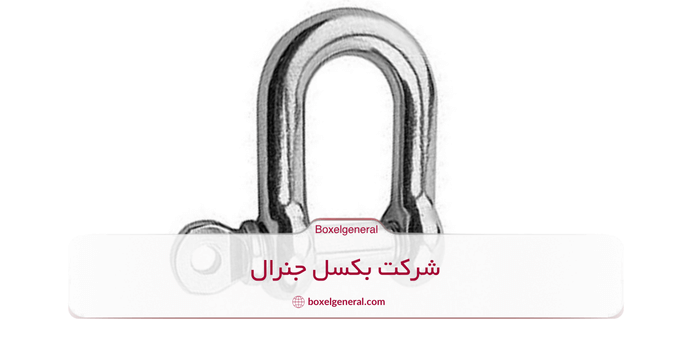

شگل U شکل

شگل U شکل یکی از رایج ترین اتصالات فلزی در بین انواع سایز شگل به شمار می آید که بیشتر در اتصالات مستقیم و خطی کاربرد دارد. این نوع شگل به دلیل طراحی ساده و کارایی بالا، در پروژه های صنعتی و ساختمانی بسیار مورد استفاده قرار می گیرد.

آشنایی با انواع شگل ها، از جمله شگل U شکل، به کاربران کمک می کند تا بسته به نوع نیاز، گزینه ای ایمن و مناسب انتخاب کنند. انتخاب صحیح شگل نقش مهمی در حفظ ایمنی و افزایش طول عمر تجهیزات دارد.

شگل U شکل

شگل D شکل

شگل D شکل یکی از پرکاربردترین انواع سایز شگل در صنایع مختلف است که به دلیل فرم بسته و مقاوم خود، برای تحمل بارهای مستقیم و سنگین گزینه ای ایده آل به شمار می رود.

این نوع شگل معمولاً در فضاهایی استفاده می شود که نیاز به اتصال محکم و متمرکز وجود دارد. در بین انواع شگل، مدل D شکل به دلیل استحکام بالا و طراحی کاربردی، محبوبیت زیادی بین متخصصان فنی و مهندسین دارد.

شگل D شکل

شگل نعل اسبی

شگل نعل اسبی یکی از خاص ترین انواع سایز شگل است که به دلیل شباهت ظاهری اش به نعل اسب، به این نام شناخته می شود. طراحی خمیده و بازتر این شگل باعث شده در مواقعی که نیاز به حرکت آزادتر اتصالات یا زاویه دار بودن مسیر نیرو وجود دارد، بسیار کاربردی باشد.

این نوع شگل معمولاً در صنایع دریایی، کشتیرانی و پروژه هایی با بارهای متحرک استفاده می شود. در میان انواع شگل، شگل نعل اسبی به دلیل انعطاف در اتصال و مقاومت مناسب، انتخابی مطمئن در شرایط خاص محسوب می شود. انتخاب صحیح شگل بر اساس نوع و ساختار آن نقش کلیدی در افزایش ایمنی و دوام تجهیزات دارد.

تفاوت شگل‌ های درجه ۶ و ۸ در چیست؟

تفاوت شگل های درجه 6 و درجه 8 یکی از موضوعاتی است که بسیاری از کاربران هنگام انتخاب انواع سایز شگل با آن مواجه می شوند و همین ابهام باعث جستجو و پرس وجو درباره ی کاربرد هر کدام می شود. شگل های درجه 6 معمولاً از فولاد با مقاومت متوسط ساخته شده اند و برای بارهای سبک تر و پروژه هایی که فشار زیادی روی اتصال نیست، مناسب هستند.

در مقابل، شگل های درجه 8 با فولاد سخت تر و مقاوم تری تولید می شوند که تحمل بار و مقاومت کششی بالاتری دارند و برای پروژه های سنگین و صنعتی توصیه می شوند. سایز شگل و درجه مقاومتی آن باید متناسب با نوع بار و شرایط کاری انتخاب شود تا هم ایمنی تامین شود و هم هزینه ها بهینه گردد. بسیاری از کاربران به دنبال راهنمایی دقیق برای انتخاب بین شگل های درجه 6 و 8 هستند تا بهترین گزینه را برای پروژه خود داشته باشند و از بروز مشکلات احتمالی جلوگیری کنند.

شناخت تفاوت های این دو درجه به شما کمک می کند تا انتخابی هوشمندانه و ایمن داشته باشید.

برای انتخاب دقیق و مطمئن شگل مناسب پروژه تان، وقت را از دست ندهید! با مراجعه به صفحه شگل، انواع سایزها و مدل های مختلف را ببینید و با توجه به نیاز خود بهترین گزینه را پیدا کنید.

سایزبندی شگل‌ ها و استانداردهای ظرفیت بار

برای انتخاب درست و ایمن شگل ها در پروژه های صنعتی، عمرانی یا حمل ونقل، آشنایی با “سایزبندی شگل ها” و استانداردهای مرتبط با ظرفیت بار آن ها بسیار ضروری است. سایز بندی شگل ها بر اساس قطر کمان (قسمت منحنی شگل) مشخص می شود، نه فاصله داخلی بین پایه ها. در ساخت این قطعات معمولاً ضریب ایمنی بین ۴ تا ۵ در نظر گرفته می شود تا در برابر بارهای ناگهانی مقاوم باشند. علاوه بر ظرفیت بار مجاز (WLL – Working Load Limit)، هر شگل باید تا ۲.۲ برابر ظرفیت مجاز نیز تحت آزمایش بار قرار گیرد تا از عملکرد ایمن آن اطمینان حاصل شود.

قطر کمان شگل (میلی متر)بار مجاز (WLL) (تن)ضریب ایمنیتست بار (حداکثر) (تن)
60.551.1
81.052.2
101.553.3
122.0 54.4
163.2557.15
204.75510.45
256.5514.3
328.5518.7

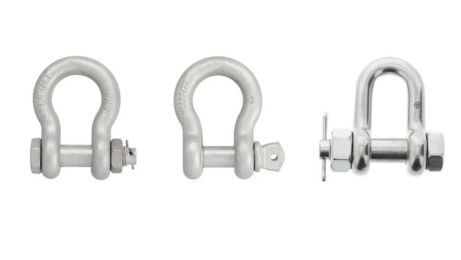

انواع شگل سایز از نظر نوع پین و اتصال

“انواع سایز شگل” ها بر اساس نوع پین و نحوه اتصال، در سه دسته اصلی تقسیم می شوند که هر کدام کاربرد و ویژگی خاص خود را دارند. آشنایی با این انواع به انتخاب درست و ایمن کمک می کند:

  • شگل با پین رزوه دار (پیچی): این نوع شگل دارای پینی است که به صورت رزوه دار طراحی شده و به صورت پیچیده بسته می شود. استفاده از این شگل ها آسان است و به سرعت باز و بسته می شوند، اما ممکن است در شرایط لرزش زیاد کمی باز شوند.
  • شگل با پین مهره دار و اشپیل: این مدل پینی دارد که با مهره و اشپیل محکم می شود تا ایمنی بالاتری در مقابل باز شدن ناخواسته داشته باشد. این نوع شگل برای بارهای سنگین و پروژه های حساس که نیاز به اطمینان کامل از اتصال دارند، بسیار مناسب است.
  • شگل با پین غیرپیچی (ثابت): در این شگل ها پین به صورت ثابت و بدون امکان باز و بسته شدن طراحی شده است. این مدل معمولاً در کاربردهای دائمی و جایی که نیازی به جداسازی سریع اتصال نیست، استفاده می شود.

شناخت انواع سایز شگل و نوع پین آن ها باعث می شود بتوان بهترین گزینه را با توجه به نیاز پروژه انتخاب کرد و ایمنی کار را افزایش داد.

انواع شگل سایز از نظر نوع پین و اتصال

نحوه انتخاب سایز شگل بر اساس نوع بار

انتخاب شگل مناسب بر اساس نوع بار وارد شده اهمیت زیادی در ایمنی و کارایی اتصال ها دارد و به همین دلیل آشنایی با انواع سایز شگل و نوع کاربرد آن ها ضروری است. برای بارهای عمودی و مستقیم، شگل های پین دار بهترین گزینه محسوب می شوند زیرا پین آن ها به خوبی بار را تحمل کرده و اتصال محکم و ایمنی ایجاد می کند. در مقابل، برای بارهای مورب یا متغیر که زاویه نیرو تغییر می کند، شگل های U شکل انتخاب مناسبـی هستند، چرا که طراحی خاص آن ها امکان انعطاف پذیری بیشتری دارد و فشارهای جانبی را بهتر تحمل می کند.

همچنین در شرایطی که بار ضربه ای یا ناگهانی وارد می شود، باید به سراغ شگل هایی با مقاومت بالا و ضریب ایمنی مناسب رفت تا از بروز خطر جلوگیری شود. در نتیجه، شناخت دقیق انواع سایز شگل و تطبیق آن با نوع بار و شرایط کاری، کلید اصلی افزایش دوام و ایمنی پروژه ها به شمار می رود. این نکته به ویژه در پروژه های حساس و صنعتی که بارهای متغیر و سنگین وجود دارد، اهمیت دوچندان پیدا می کند.

مقایسه دقت سایزبندی شگل‌ های ایرانی و چینی

مقایسه شگل های ایرانی و چینی از نظر دقت سایزبندی یکی از سوالات رایجی است که کاربران هنگام خرید انواع سایز شگل با آن مواجه می شوند. شگل سایز دقیق و استاندارد اهمیت زیادی در ایمنی و عملکرد درست اتصالات دارد، به همین دلیل کیفیت ساخت و دقت سایزبندی در انتخاب شگل نقش کلیدی دارد. شگل های ایرانی معمولاً با رعایت استانداردهای ملی تولید می شوند و دقت بالایی در سایزبندی دارند، که این موضوع باعث افزایش اطمینان کاربران از کیفیت و دوام محصول می شود.

در مقابل، شگل های چینی با قیمت مناسب تر عرضه می شوند و ممکن است در برخی موارد دقت سایزبندی و کیفیت مواد اولیه پایین تری داشته باشند. به همین دلیل، بسیاری از کاربران در جستجوی تعادلی بین کیفیت و قیمت هستند تا بتوانند شگل مناسب با پروژه خود را با بهترین هزینه انتخاب کنند. شناخت تفاوت ها و ویژگی های انواع سایز شگل ایرانی و چینی به تصمیم گیری بهتر و خریدی هوشمندانه کمک می کند و از مشکلات احتمالی در کار جلوگیری می نماید.

مقایسه دقت سایزبندی شگل‌ های ایرانی و چینی
