اتصالات سیم بکسل به تجهیزات یا قطعاتی گفته می شود که برای وصل کردن سیم بکسل به بار، تغییر جهت نیرو یا مهار آن استفاده می شوند. اتصالات سیم بکسل انواع گوناگونی دارند که هر کدام با توجه به سایز، آلیاژ استفاده شده و توان حمل بار، قابلیت و کاربرد متفاوتی دارند.
یکی از اصلی ترین دسته بندی اتصالات سیم بکسل بر اساس جنس و متریال مورد استفاده در آن ها است. دسته ای از سیم بکسل ها از فولاد و آلیاژ های آن و دسته ای دیگر از استیل ضد زنگ تولید می شوند. در ادامه به بررسی مهمترین انواع اتصالات سیم بکسل نظیر انواع قلاب ها،انواع شگل ها، حلقه ها، مهارکش، زنجیر بار استیل، بست سیم بکسل، رابط زنجیر، ورق گیر و بشکه گیر می پردازیم.
برای مشاوره با کارشناسان ما در تماس باشید
کارشناسان ما با دانش و تجربه کافی آماده راهنمایی و ارائه بهترین راه‌حل‌ها به شما هستند.
اتصالات سیم بکسل انواع گوناگونی دارند که هرکدام ویژگی خاص خود را دارند و قابلیت متفاوتی را به ما ارائه می دهند. در جدول روبرو “انواع اتصالات سیم بکسل” را نام برده و به ویژگی آن ها می پردازیم. در ادامه هر کدام از این اتصالات را به اختصار توضیح می دهیم.
| نوع اتصال | ویژگی ها / مزایا |
| قلاب ها | نصب آسان، قابلیت حمل بار سنگین، برخی دارای ضامن ایمنی |
| شگل ها | باز و بسته شدن سریع، حمل بار مستقیم یا چند زاویه |
| حلقه ها | اتصال دائمی و ایمن، مناسب بار های ثابت |
| مهارکش | امکان تنظیم کشش، مناسب بار های کششی |
| زنجیر بار | تحمل بار بالا، انعطاف پذیری خوب |
| بست سیم بکسل | نصب ساده، اقتصادی |
| رابط زنجیر | اتصال محکم و سریع، قابل باز و بسته شدن |
| ورق گیر | توزیع فشار یکنواخت، مناسب بار تخت |
| بشکه گیر | تثبیت بار، مناسب برای قطعات استوانه ای شکل |

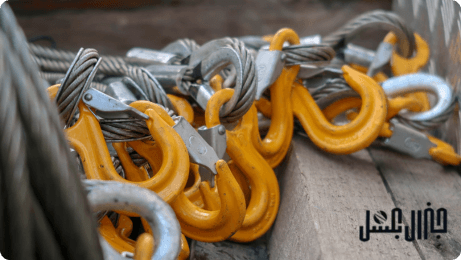

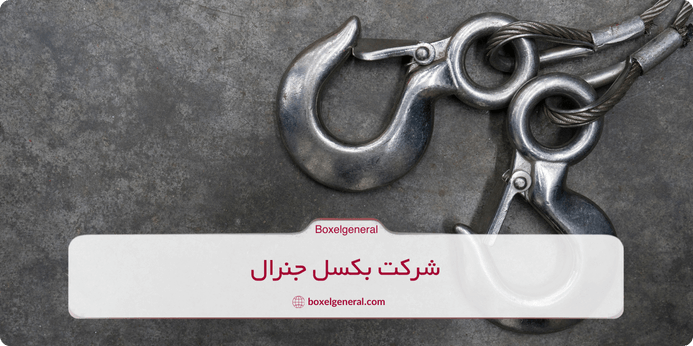

قلاب های سیم بکسل یکی از اصلی ترین روش های اتصال و بستن سیم بکسل در سیستم های لیفتینگ و اسلینگ سیم بکسل هستند. این قطعات برای اتصالات سریع و مطمئن سیم بکسل ها مورد استفاده قرار می گیرند که بسته به نوع طراحی، برای کاربرد های سبک تا سنگین مورد استفاده قرار میگیرند. قلاب ها معمولا از فولاد با استحکام بالا تولید می شوند. در ادامه برخی از این قلاب ها را نام برده و به بررسی آنها می پردازیم.
قلاب دینام نری یک پیچ چشمی است که برای انتقال نیرو و ایجاد اتصال محکم بین دو بخش مکانیکی است. این قلاب به ویژه در سیم بکسل یوشا مارتین استفاده می شود. قلاب دینام نری برای لیفت ماشین آلات سنگین صنعتی، گیربکس ها، کمپرسور ها و دینام ها کاربردی است. اینن قلاب به صورت نری تولید می شود تا در قطعه مادگی مورد نظر فرو رود و نیروهای کششی و فشاری وارد شده به قطعه مورد نظر را بدون جدا شدن یا لغزش جا به جا کند.
قلاب دینام مادگی قطعه ای فولادی است که به ویژه در سیم بکسل معدن استفاده می شود که برای دریافت و نگهداری قلاب دینام نری و ایجاد اتصال ایمن بین دو بخش مکانیکی است. همچنین قلاب دینام مادگی در سایز های مختلف تولید و عرضه می شود. این قلاب در اصل نوعی مهره است که دارای رزوه های داخلی است.
قلاب کارابین یک قطعه سبک با کارآمدی بالا است. این قلاب به شکل حلقه ای است که قسمتی از آن باز و قفل می شود. از این قلاب در جوامع ورزشی نیز استفاده می شود. برای مثال در صخره نوردی، کوه نوردی، کار در ارتفاع و کارهایی از این قبیل مورد استفاده قرار می گیرد. این قلاب به راحتی باز و بسته می شود و همچنین در برابر فشار و کشش بسیار مقاوم است.
قلاب جرثقیلی یک قطعه بسیار مقاوم و ایمن است که در انتهای سیم بکسل یا زنجیر جرثقیل دستی و برقی وصل می شود و توانایی بلند کردن اجسام بسیار سنگین را با ایمنی بالا دارد. این قلاب دارای یک ضامن یا قفل است که از رها شدن ناگهانی اجسام هنگام بلند کردن آن ها جلوگیری می کند.
قلاب چشمی یک حلقه بسته بالای خودش دارد. یک قلاب چشمی به صورت دائمی به قلاب جرثقیل یا وینچ برقی جوش داده می شود و به همین دلیل است که این قلاب دارای ضریب ایمنی بسیار بالایی است. اما نقطه ضعف این قلاب ها این است که اگر قسمتی از آن دچار نقص فنی شود؛ باید کل قلاب تعویض گردد و امکان تعمیر آن نیست.
قلاب چرخشی نوعی از “اتصالات سیم بکسل” است که در انتهای سیم بکسل یا زنجیر وصل می شود. این قلاب همانطور که از اسمش پیداست قابلیت چرخش 360 درجه را به دور خود دارد و باعث جلوگیری از پیچ خوردن سیم بکسل ها یا زنجیر می شود.
این قلاب همانطور که از اسمش پیداست برای بلند کردن بشکه ها یا جسم هایی به شکل استوانه است. این قلاب دارای یک نقطه انتهایی گسترده است که باعث می شود بلند کردن بشکه های صنعتی به راحتی انجام شود و به دلیل طراحی خاص آن به خوبی تعادل آن ها را حفظ می کند.
قلاب دانه گیر نوعی از قلاب است که برای برداشت و جابجایی کیسه هایی که حاوی دانه است مورد استفاده قرار می گیرد. قلاب دانه گیر یک فولاد پر کربن است که در درجه حرارت بالا تولید می شود که در صنایع مختلف به خصوص در کشاورزی و انبارداری کاربرد دارد.
قلاب S در تناژ مختلف و به صورت ضامن دار، بی ضامن، شگل دار، چشمی دار و … تولید و عرضه می شود. این نوع از اتصالات جزوه پرکاربردترین اتصالات سیم بکسل، زنجیر و جرثقیل ها محسوب می شود. این نوع از قلاب ها دارای آلیاژ فولاد سخت هستند که دارای مقاومت کششی بسیار بالایی است.

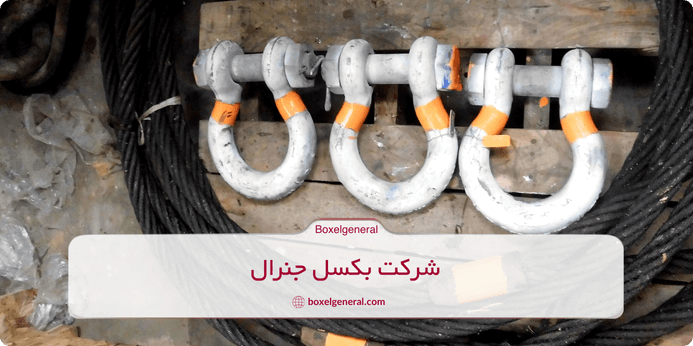

شگل یا همان Shackles قطعاتی هستند که برای اتصال سیم بکسل ها و زنجیر ها بسیار کاربردی هستند. شگل ها توانایی لیفتینگ بار در تناژ مختلف را دارند و در دو گرید فولادی و استیل تولید می شوند. در ادامه به بررسی دو نوع از کاربردی ترین شگل ها می پردازیم و هر یک را به اختصار توضیح می دهیم.
شگل نعلی یکی از پرکاربردترین اتصالات اسلینگ در دو نوع زنجیری و سیم بکسلی است. متریال استفاده شده در شگل نعلی متشکل از آلیاژ های فولادی در درجه حرارت بالا است. این نوع از شگل در بعضی موارد قابلیت لیفتینگ تا 200 تن را هم نیز دارد.
همان طور که از اسمش پیداست این نوع شگل دارای بدنه U شکل است. این نوع شگل برای استفاده از اتصالات اسلینگ سیم بکسلی و اسلینگ زنجیری مورد استفاده قرار می گیرد. شگل U در دو نوع متفاوت پیچی و پینی به تولید می رسد. می توان گفت که در بین انواع اتصالات سیم بکسل، قلاب ها و شگل ها پرکاربردترین انواع اتصالات هستند.
حلقه ها یکی از مهمترین و پرکاربردترین اتصالات اسلینگ سیم بکسل و اسلینگ زنجیر است که به دلیل مقاومت بالایی که در شرایط مختلف مانند دمای بالا، رطوبت، تغییرات اقلیمی و … دارند بسیار محبوب هستند و مورد استفاده قرار می گیرند. متریال استفاده شده در حلقه ها معمولا از فولاد گالوانیزه شده و استنلس استیل می باشد. حلقه ها انواع مختلفی دارند که در ادامه به بررسی آن ها می پردازیم.
مهارکش یک ابزار صنعتی است که در اتصالات زنجیر و سیم بکسل به کار گرفته می شوند. مهارکش در اصل برای تنظیم و کنترل میزان کشش سیم بکسل مورد استفاده قرار می گیرد که تنظیم میزان کشش با استفاده از کاهش و افزایش طول پیچ ها میسر می شود. دو نوع پرکاربرد این قطعات، مهارکش لوله ای و مهارکش تخت است. متریال استفاده شده در پیچ مهارکش به سه صورت فولادی و استیل و چدن تولید می شود. مهارکش ها از نظر نحوه اتصال به سیم بکسل انواع گوناگونی دارند که می توان به دو سر قلاب، دو سر سوکت، دو سر حلقه و گاهی به صورت ترکیبی اشاره کرد.

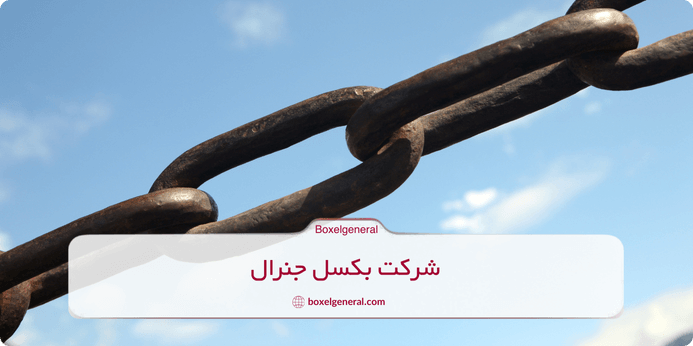

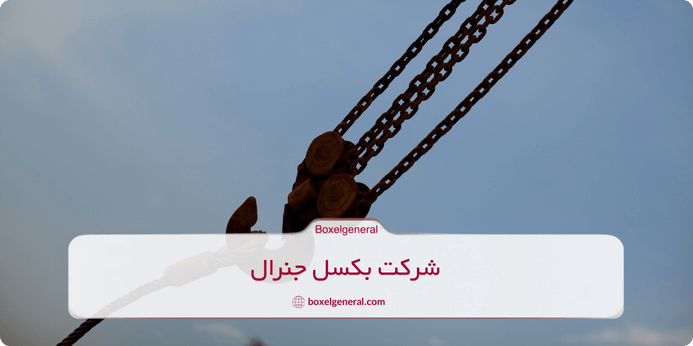

زنجیر بار یکی دیگر از قطعات صنعتی است که برای لیفتینگ بار در موازات سیم بکسل ها مورد استفاده قرار می گیرد. این نوع از اتصالات سیم بکسل کاربری های متنوعی دارند و در سایز ها و گرید های متفاوت تولید می شود. پر مصرف ترین گرید زنجیر بار، گرید G80 است. زنجیر بار فولادی یا زنجیر الواتور قابلیت کششی زیادی دارد. زنجیر بار ها معمولا در شرایط آب و هوایی متفاوت و رطوبت دچار مشکل می شوند و به همین دلیل نیاز به آبکاری سطحی دارند چرا که فولاد در برابر مواد خورنده ضعیف عمل می کند.

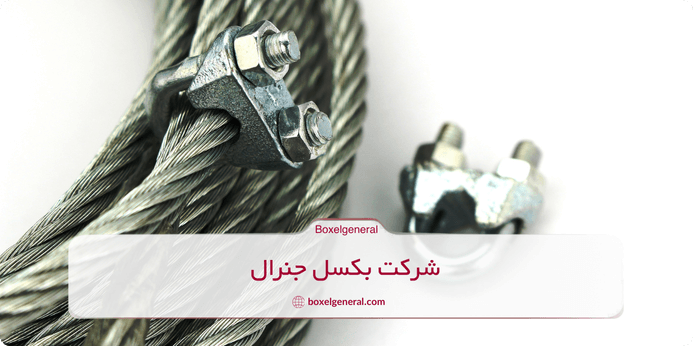

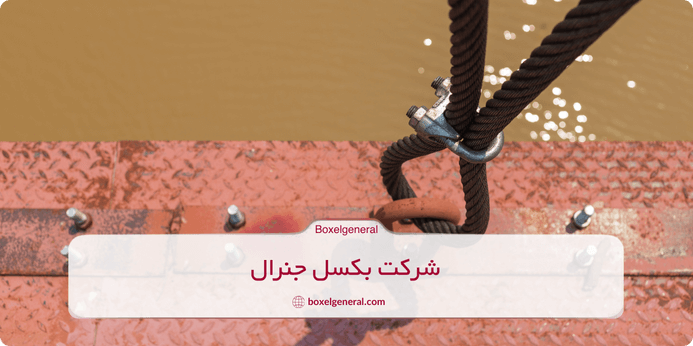

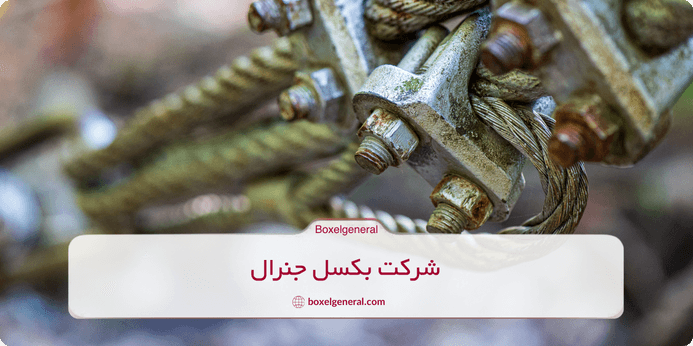

بست سیم بکسل یکی از قطعات اتصال سیم بکسل است که به طور اختصاصی فقط برای سیم بکسل مورد استفاده قرار می گیرد. بست سیم بکسل معمولا برای کار های چند گانه در کارخانه های صنعتی مورد استفاده قرار می گیرد. این بست از جنس های فولادی، استنلس استیل و چدنی تولید می شود. بست بکسل برای اتصال دو سر سیم بکسل به یکدیگر یا ایجاد حلقه(چشمی) به کار می رود.
رابط زنجیر بر خلاف بست فولادی، یکی از قطعات صنعتی است که به طور اختصاصی برای زنجیر مورد استفاده قرار می گیرد. این قطعه مکانیکی وظیفه اتصال زنجیر به سیم بکسل را دارد و همچنین برای وصل کردن زنجیر به قلاب، شگل، حلقه ها و سایر اتصالات لیفتینگ به کار می رود. رابط زنجیر معمولا از آلیاژ های فولاد در گرید بالا تولید می شود و همچنین در سایز های بسیار کوچک یعنی میلیمتری هم تولید و عرضه می شود.
ورق گیر یکی از اتصالات سیم بکسل است که معمولا همراه با زنجیر و برای لیفتینگ ورق های فلزی کاربرد دارند. ورق گیر ها به دو دسته بغل گیر و عمود گیر تقسیم می شوند. این نوع از اتصالات در تناژ مختلف تولید و عرضه می شوند و دارای قابلیت کششی و سایشی بسیار بالایی می باشند.ورق گیر ها از آلیاژ های پر کربن فولادی تشکیل می شوند و طوری طراحی شده اند که با قفل مکانیکی یا فشار یا اصطکاک گوشه ورق را محکم بگیرد و از لغزش یا سقوط آن جلوگیری کند.
بشکه گیر ها یکی دیگر از ابزار لیفتینگ است که برای بلند کردن، جابجایی و حمل ایمن بشکه ها مورد استفاده قرار می گیرند. جنس بشکه گیر ها اغلب از فولاد است و قابل اتصال به لوازم سیم بکسل و زنجیر است. بشکه گیر ها طوری طراحی شده اند که بتواند به لبه، بدنه یا دهانه بشکه گیر کنند و آن ها را بدون لغزش و جابجایی بلند کنند.
اتصالات سیم بکسل تنوع بسیار زیادی دارند که در تولید اسلینگ سیم بکسل و اسلینگ زنجیر مورد استفاده قرار می گیرند. برای انتخاب نوع اتصالات سیم بکسل باید به نکات زیادی توجه کرد و دقیقا مشخص کید که هدف شما چیست و چه چیزی می خواهید. همانند نوع کاربرد ( لیفتینگ سنگین، مهار یا اتصال موقت )، ظرفیت بار، قطر سیم و شرایط آب و هوایی. به همین دلیل باید به تناژ و قابلیت وزنی اتصالات سیم بکسل توجه ویژه ای داشت. انتخاب وزنی و تناژی سیم بکسل باید طوری باشد که ظرفیت اسمی بار از میزان بار کمتر باشد. اغلب اتصالات سیم بکسل دارای ضریب 3:1 دارند که در شرایط محیطی که رطوبت وجود دارد توصیه می شود از سیم بکسل استیل و اتصالات استیل استفاده کنید.
سوالات متداول شما
اتصالات سیم بکسل تنوع زیادی دارند و هر کدام ویژگی مخصوص به خود را دارد. قلاب ها، شگل ها، حلقه ها، مهارکش، زنجیر بار، بست سیم بکسل، رابط زنجیر، ورق گیر و بشکه گیر از اتصالات آن هستند.
شگل ها به دو دسته U شکل و نعلی شکل هستند.
یکی از اتصالات سیم بکسل است که برای بار های تخت طراحی شده و توانایی توزیع مناسب نیرو را دارد. ورق گیر ها در دو نوع بغل گیر و عمود گیر تولید می شوند.
مهارکش برای تنظیم و کنترل میزان کشش سیم بکسل طراحی شده است.
حلقه ها به سه دسته بیضی شکل، حلقه گرد و حلقه گلابی تقسیم می شوند.
